Produkt Bild

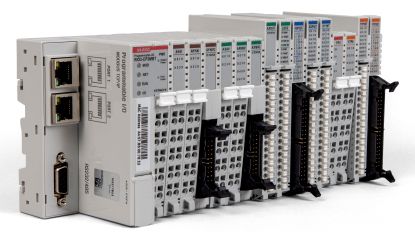

E/A-Serie HX-RIO3

Dezentrale E/A-Module mit Bus- oder SPS-Köpfen

Technische Details auf einen Blick:
  • Feldbus-Adapter: ProfiNET, EtherCAT, Modbus-TCP, Modbus-RTU, Profibus-DP, CANopen
  • SPS-Kopf mit Protokoll CODESYS V3
  • Abnehmbare Klemmblöcke mit Federzugklemmen
  • einfache Montage auf Hutschiene

Produktinformationen

Die dezentrale E/A-Serie HX-RIO3 Serie erlaubt eine flexible Anpassung oder Erweiterung an anlagenspezifische
Anforderungen. Eine große Auswahl an Bus-Köpfen und Funktionsmodulen ermöglicht die Anbindung von Komponenten,
Sensoren und Aktoren direkt im Feld.

  • Verfügbare Feldbusköpfe für ProfiNET, EtherCAT, Modbus-RTU/TCP, Profibus-DP, CANopen
  • SPS-Kopf für zentrale und dezentralen Automatisierungsaufgaben
  • Große Auswahl an digitalen, analogen und Funktions-Modulen
  • Federzugklemmen zur leichteren Verdrahtung (je nach Anzahl der E/A pro Modul)
  • Montage auf Standard-Hutschiene
  • LED-Signalisierung für Konfiguration, Status und Fehler-Analyse
  • Leichter Austausch der Module durch steckbare Klemmblöcke (Hot Swapping)

Produktspezifikationen

Analoge-Ausgangs-Module

  • RIO3-AY4I
  • 4- Kanal 4-20 mA, Strom, Analog-Ausgangs-Modul, 12 Bit, Terminalblock
  • RIO3-AYH4I
  • 4- Kanal 4-20 mA, Strom, Analog-Ausgangs-Modul, 16 Bit, Terminalblock
  • RIO3-AY8I
  • 8- Kanal 4-20 mA, Strom, Analog-Ausgangs-Modul, 12 Bit, Terminalblock
  • RIO3-AY4V
  • 4- Kanal 0-10V, Spannung, Analog-Ausgangs-Modul, 12 Bit, Terminalblock
  • RIO3-AYH4V
  • 4- Kanal 0-10V, Spannung, Analog-Ausgangs-Modul, 16 Bit, Terminalblock
  • RIO3-AY8V
  • 8- Kanal 0-10V, Spannung, Analog-Ausgangs-Modul, 12 Bit, Terminalblock
  • RIO3-AY16VC
  • 16- Kanal 0-10V, Spannung, Analog-Ausgangs-Modul, 12 Bit, Connector
  • RIO3-AY16VT
  • 16- Kanal 0-10V, Spannung, Analog-Ausgangs-Modul, 12 Bit, Terminalblock

Analoge-Eingangs-Module

  • RIO3-LDC2
  • 2- Kanal Wägezelle, Dehnmess-Streifen, -150~150mV, 24Bits, Terminalblock
  • RIO3-AX4I
  • 4- Kanal 20 mA, Strom, Analog-Eingangs-Modul, 12 Bit, Terminalblock
  • RIO3-AXH4I
  • 4- Kanal 20 mA, Strom, Analog-Eingangs-Modul, 16 Bit, Terminalblock
  • RIO3-AX8I
  • 8- Kanal 20 mA, Strom, Analog-Eingangs-Modul, 12 Bit, Terminalblock
  • RIO3-AXH8I
  • 8- Kanal 20 mA, Strom, Analog-Eingangs-Modul, 16 Bit, Terminalblock
  • RIO3-AX16IC
  • 16- Kanal 20 mA, Strom, Analog-Eingangs-Modul, 12 Bit, Connector
  • RIO3-AX16IT
  • 16- Kanal 20 mA, Strom, Analog-Eingangs-Modul, 12 Bit, Terminalblock
  • RIO3-AX4V
  • 4- Kanal 0-10V, Spannung, Analog-Eingangs-Modul, 12 Bit, Terminalblock
  • RIO3-AXH4V
  • 4- Kanal 0-10V, Spannung, Analog-Eingangs-Modul, 16 Bit, Terminalblock
  • RIO3-AX8V
  • 8- Kanal 0-10V, Spannung, Analog-Eingangs-Modul, 12 Bit, Terminalblock
  • RIO3-AXH8V
  • 8- Kanal 0-10V, Spannung, Analog-Eingangs-Modul, 16 Bit, Terminalblock
  • RIO3-AX16VC
  • 16- Kanal 0-10V, Spannung, Analog-Eingangs-Modul, 12 Bit, Connector
  • RIO3-AX16VT
  • 16- Kanal 0-10V, Spannung, Analog-Eingangs-Modul, 12 Bit, Terminalblock
  • RIO3-RTD4T
  • 4- Kanal RTD, Eingangs-Modul, Terminalblock
  • RIO3-RTD8C
  • 8- Kanal RTD, Eingangs-Modul, Connector
  • RIO3-TC4T
  • 4- Kanal isoliert, Temperatur-Modul, Terminalblock
  • RIO3-E3AC
  • 3-Phasen, AC Messung, Lx-Ly 500Vac/1A, Terminalblock

Digitale-Ausgangs-Module

  • RIO3-YTP8
  • 24VDC 8-Kanal, Digital-Ausgangs-Modul, Source-Type, , Terminalblock
  • RIO3-YTP16C
  • 24VDC 16- Kanal, Digital-Ausgangs-Modul, Source-Type, Connector
  • RIO3-YTP16T
  • 24VDC 16- Kanal, Digital-Ausgangs-Modul, Source-Type, Terminalblock
  • RIO3-YTP32C
  • 24VDC 32- Kanal, Digital-Ausgangs-Modul, Source-Type, Connector
  • RIO3-YS4
  • 240V AC/DC 0,5A 4 Kanal, Solid-State Relais-Modul, , Terminalblock
  • RIO3-YS8
  • 240V AC/DC 0,5A 8 Kanal, Solid-State Relais-Modul, Terminalblock
  • RIO3-YR4
  • 24VDC/2A 240VAC/2A 4 Kanal, Relais-Modul, Terminalblock

Digitale-Eingangs-Module

  • RIO3-XDP8
  • 24VDC 8-channel, Digital-Eingangs-Modul, Sink-Type, Terminalblock
  • RIO3-XDP16C
  • 24VDC 16-Kanal, Digital-Eingangs-Modul, Sink-Type, Connector
  • RIO3-XDP16T
  • 24VDC 16-Kanal, Digital-Eingangs-Modul, Sink-Type, Terminalblock
  • RIO3-XDP32C
  • 24VDC 32-Kanal, Digital-Eingangs-Modul, Sink-Type, Connector
  • RIO3-XY16T
  • 24VDC, 8-Kanal DI + 8 Kanal DO, Terminalblock
  • RIO3-XAH4
  • 230VAC, 4-Kanal Digital-Eingangs-Modul, Terminalblock

Feldbus-Schnittstellen-Module

  • RIO3-PBA
  • Profibus-Adapter
  • RIO3-PNA
  • Profinet-Adapter
  • RIO3-ECA
  • EtherCAT-Adapter
  • RIO3-MBR
  • Modbus-RTU-Adapter (RS485)
  • RIO3-MBT
  • Modbus-TCP Ethernet-Adapter
  • RIO3-CAN
  • CANopen-Adapter
  • RIO3-PNAL
  • Profinet-Adapter, Light-Version
  • RIO3-ECAL
  • EtherCAT-Adapter, Light-Version
  • RIO3-MBRL
  • Modbus-RTU-Adapter (RS485), Light-Version
  • RIO3-MBTL
  • Modbus-TCP Ethernet-Adapter, Light-Version

Spannungsversorgungs-Module und Zubehör

  • RIO3-SHD
  • Erdungs-Modul, Potentialklemme
  • RIO3-0VDC
  • 0V DC, Potentialklemme
  • RIO3-24VDC
  • 24V DC, Potentialklemme
  • RIO3-VDC
  • 0V/24V DC, Potentialklemme
  • RIO3-PSD
  • Erweiterung, Spannungs-Versorgung, Eingang 24V DC, Ausgang 1,0A/5V
  • RIO3-PS
  • Feld-Versorgung 5V, 24V, 48V DC, 110V, 230V AC
  • RIO3-END
  • HX-RIO3 Endabdeckung, 7 Stück
  • RIO3-RTB10
  • HX-RIO3 10 Pole, Terminalblock, 14 Stück
  • RIO3-RTB18
  • HX-RIO3 18 Pole, Terminalblock, 12 Stück

Spezial-E/A-Module

  • RIO3-CU24L
  • 2-Kanal, 1-phase, Counter-Modul 24V DC, 100kHz, Terminalblock
  • RIO3-RS232
  • 1- Kanal, RS232 ASCII Kommunikations-Modul, Terminalblock
  • RIO3-RS485
  • 1- Kanal, RS485 ASCII Kommunikations-Modul, Terminalblock
  • RIO3-PWM2
  • 2- Kanal, PWM Output, 0,5A, 24VDC, Connector
  • RIO3-SMD
  • 2-Phasen (bipolar) Schrittmotor-Treiber, 24Vdc/1A, Terminalblock
  • RIO3-PO2
  • 2- Kanal, Puls-Ausgangs-Modul, 0,5A, 24VDC, Connector

SPS-Kopf

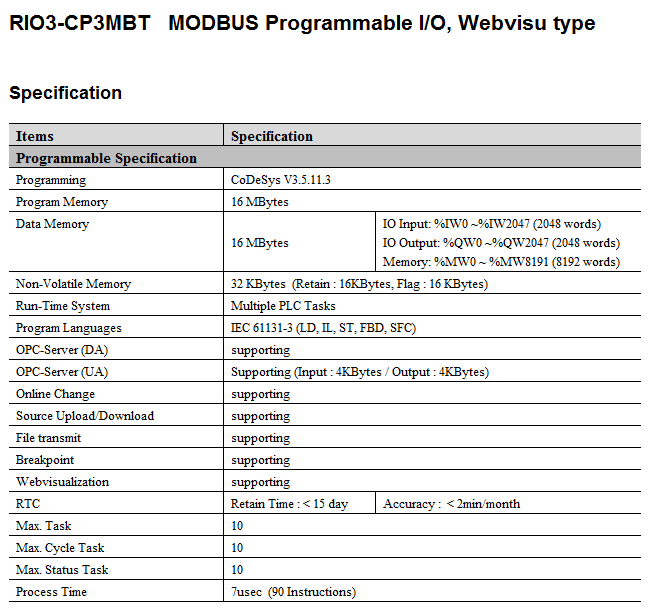

  • RIO3-CP3MBT
  • CODESYS V3 programmierbar, Modbus-TCP Ethernet-Adapter
