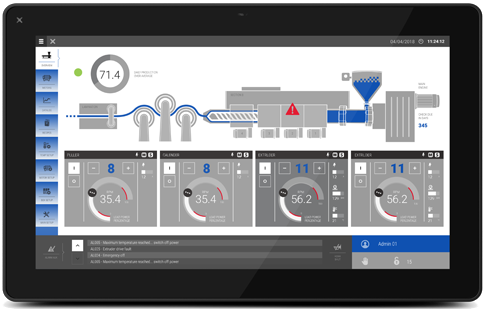

HMI EH-TPJ Serie

Echt-Glas-Touch-Panel mit Multi-Touch und PoE-Versorgungstechnik

Technische Details auf einen Blick:
  • TFT-Größen von 5.0“ bis 21.5“ Zoll

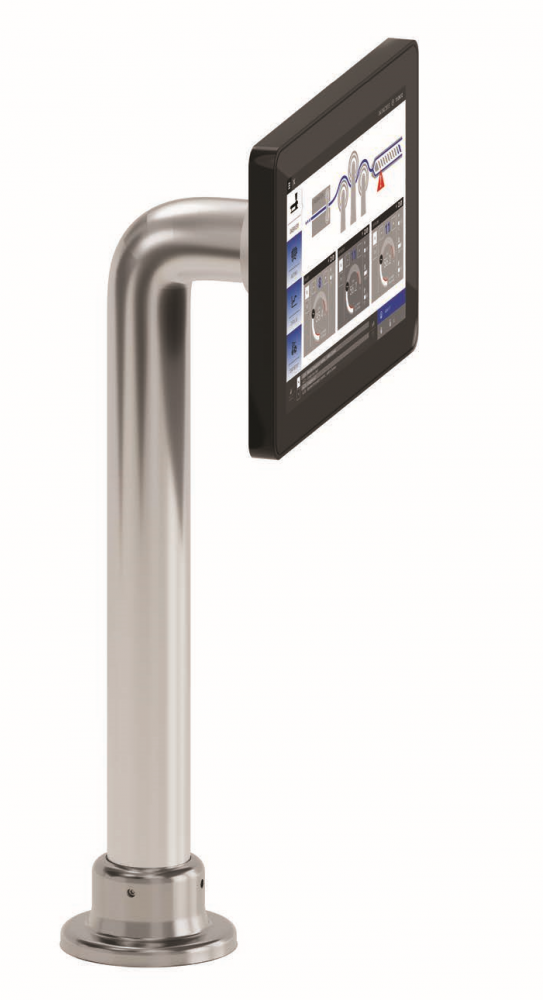

  • Montage im Loch-Maß 22 mm
  • Ethernet-Port 10/100 (IEEE 802.3af PoE)
  • USB-Schnittstelle (über spezielles Kabel)
  • Wi-Fi-Modul on Board
  • CPU ARM Cortex-A9 Quad-Core 800 MHz
  • Auflösung bis zu 1920 x 1080 Bildpunkte
  • IP67 bei Verwendung entsprechender Kabel
  • Zertifizierungen nach CE, UL, cULus
  • optionale Soft-SPS CODESYS V3
  • PoE Versorgungstechnik

Produktinformationen

Mit Einführung der neuen EH-TPJ-Familie wird ein nahtloser Übergang von Produkten der Consumer-Welt wie Smartphones, Tablets und PCs - zu robusten Industrie-Produkten hergestellt. Unter Verwendung der ARM-Cortex-Technologie mit Multi-Touch und robuster Glass-Front, der Integration von Bewegungs-, Umgebungs-Sensoren und einer WLAN-Schnittstelle stehen eine Vielzahl von Einsatzmöglichkeiten zur Verfügung.

  • Erhältlich in den Größen 5, 7, 10, 15 und 21 Zoll Bildschirmdiagonale
  • Fernzugriff mit Smart-Phone, Tablet oder PC über JMobile-Windows-Client, Web-Browser, VNC-Viewer, FTP- und http-Server
  • Die Programmiersoftware JMobile bietet umfangreiche Symbol-Bibliotheken und Projektierungsvorlagen im objektorientierten Design
  • Gestaltung einer bedienerfreundlichen Navigation mit flexiblen Widgets
  • Leistungsfähige Java-Script-Engine für HMI- und Tag-Funktionen
  • Online- und Offline-Simulation

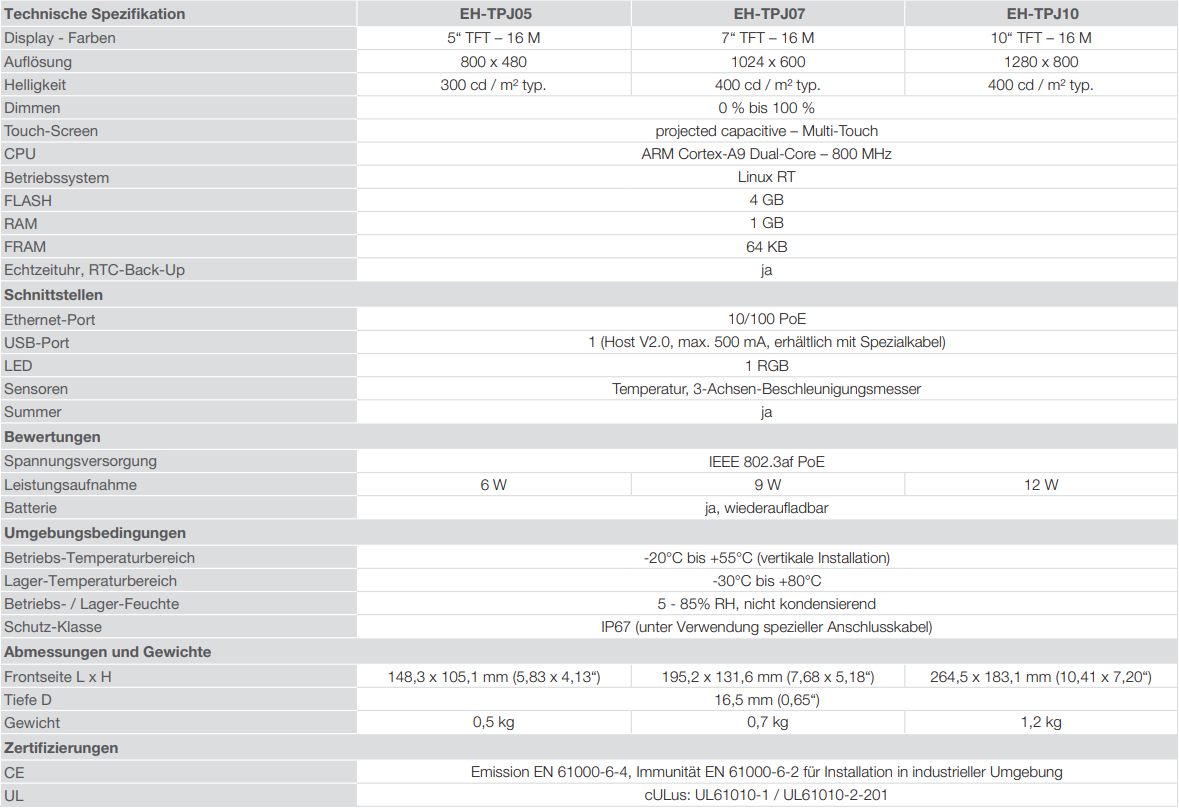

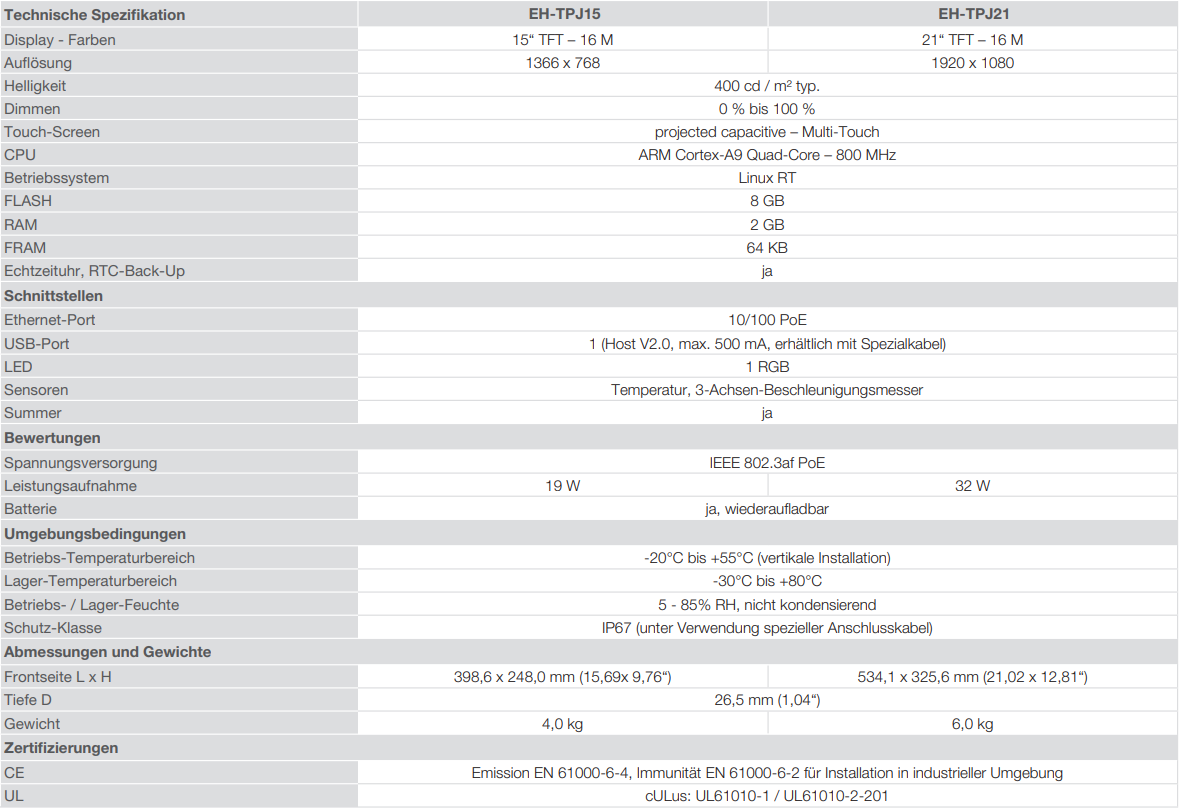

Produktspezifikationen

HMI EH-TPJ Serie

  • Art.Nr. EH-TPJ05
  • Field-Ready HMI 5“ TFT mit PCAP-Touch-Screen ( 148,3 / 105,1 / 16,5 mm)
  • Art.Nr. EH-TPJ07
  • Field-Ready HMI 7“ TFT mit PCAP-Touch-Screen ( 195,2 / 131,6 / 16,5 mm )
  • Art.Nr. EH-TPJ10
  • Field-Ready HMI 10,1“ TFT mit PCAP-Touch-Screen (264,5 / 183,1 / 16,5 mm )
  • Art.Nr. EH-TPJ15
  • Field-Ready HMI 15,6“ TFT mit PCAP-Touch-Screen (398,6 / 248,0 / 26,5 mm )
  • Art.Nr. EH-TPJ21
  • Field-Ready HMI 21,5“ TFT mit PCAP-Touch-Screen (534,1 / 325,6 / 26,5 mm)
